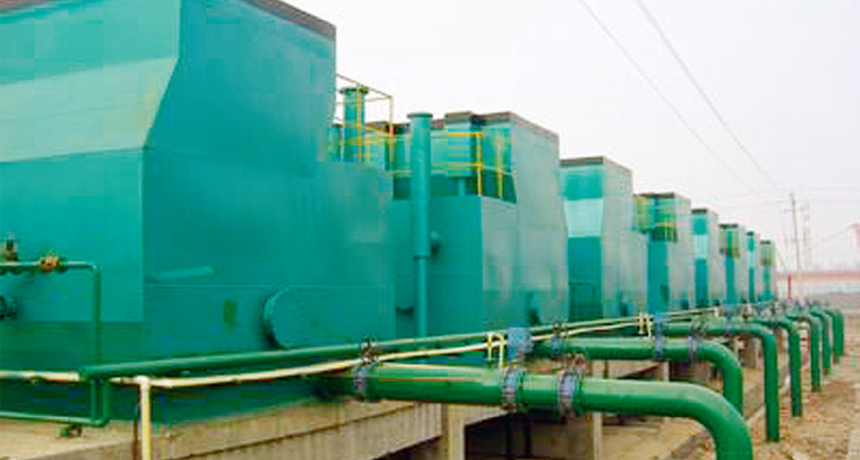

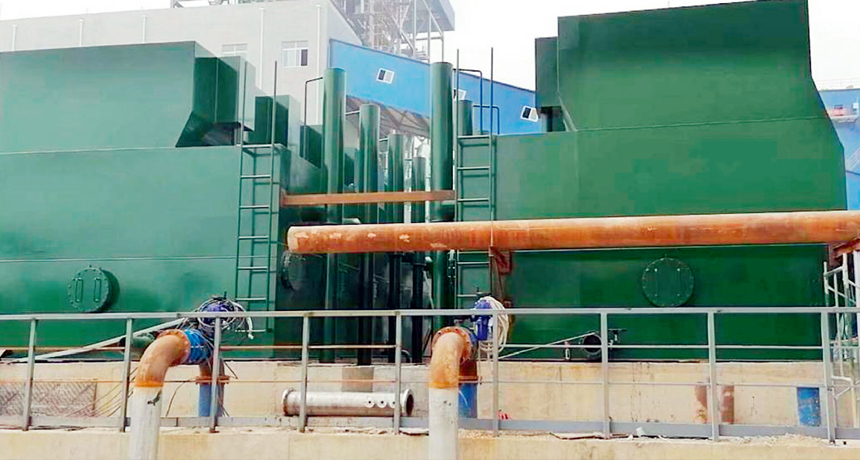

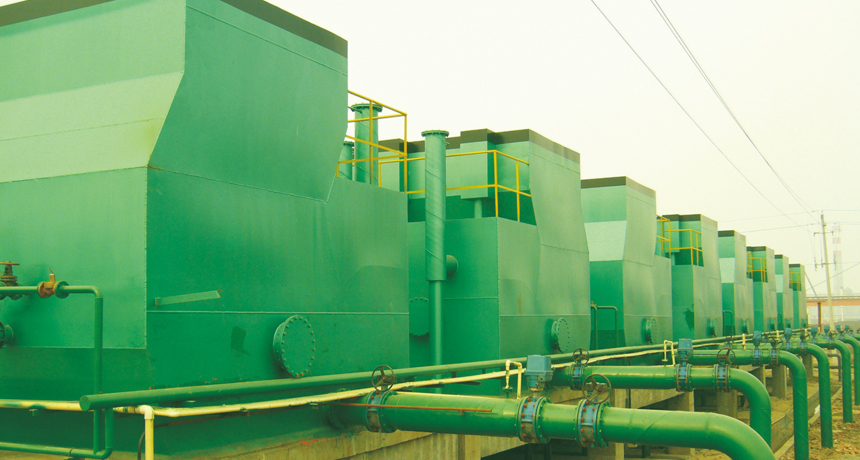

FA型高效全自动净水装置主要是由高效反应沉淀区和全自动过滤区组成，本净水装置具有体内反应、絮凝、沉淀，集泥、排泥、集水、配水、过滤、反冲、排污等一系列功能，达到自动运行的要求。
& 使用范围
适用于原水浊度小于3000mg/l的各类江、河、湖、水库等为水源的农村城镇、工矿企业的水厂，作为主要的净水处理装置。对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。用于各类中水系统， 以污水厂出水为水源，作净化回用水的处理设备。
& 自动净水器工作原理
原水进入静态混合器前的水压为≥0.07Mpa即可，高效全自动净水装置前设置静态管道混合器，水处理药剂助凝剂（聚合氯化铝）在加药房内由加药装置内配制完成，并由二台机械隔膜计量泵送到管道混合器，混合器通过自结构的剪切、搅拌作用，使其混合均匀，然后进入净水装置内。
原水在进入高效全自动净水装置后，首先进入装置底部的配水区，进行均匀布水，水流速度降低，并缓慢进入高浓度絮凝区，进行彻底的混凝反应，在斜管导流区的导流作用下，污水沿斜管倾斜方向往上流动，进入沉降区内，沉积下来的污泥在重力作用下，沿斜管倾斜方向往下滑落，同时滑落的矾花在导流斜管的水力作用下，被推到净水装置的排泥斗内，而通过斜管澄清后的水则由净水装置上部进入过滤室内，并至上而下通过滤层进行过滤，水中的矾花被滤层拦截、过滤。过滤后的清水通过滤头汇集至装置底部的清水区，并由连通管返至装置顶部的清水层。原水在净水装置内净化后流入清水池，然后由二级泵站送往用水点。
设备排泥及反洗排污：高效全自动净水装置里沉淀下的泥渣，经排泥系统定时自动排除，排出的泥浆以及过滤反冲洗水接至下水道或泥浆坑进行干化处理。
& 排泥
当净水装置运行一定时间后，电动阀通过中央控制柜所给信号进行自动排泥一次，在电动排污阀打开的同时压力水助冲阀也同时打开进行助冲。（原水浊度低于500mg/L时排泥周期T=12小时为宜，排泥周期可调）
& 反冲洗排污
河水经过过滤层过滤一定时间后，过滤层的阻力逐渐增大，当水位上升至一定高度时，即开始形成自动反洗，过滤区内存水在上部清水层的静压下迅速加速反冲洗，装置内清水按照正常运行路径反方向返回，当清水经过过滤区时即开始对过滤层进行反冲洗，反洗历时3-5分钟后，当清水区水位下降至一定水位时自动停止反冲洗。反洗污水排至排污槽内，并由排污管引至下水道或泥浆坑。
&性能优点
(1) 除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、体内反洗、排污等一系列运行程序，均达到了全自动运行的效果，中央控制柜内留有PLC接口，值班人员只要定时作水质监视外，无需对净水装置操作管理。
( 2) 高浓度絮凝层，能使原水中的杂质颗粒在其间得到充分的碰撞接触，吸附的机率增大，因而能适应各种原水的水温和浊度，杂质颗粒去除率高，在一定使用条件下，还具有除藻功能。
(3) 迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣及时排除，从而保证稳定的杂质颗粒去除率。
(4) 高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好的状态。
( 5) 新颖独创的集水系统及最省的集水水头，使集水更为均匀有效，不仅提高了体积利用系数，而且其集水水头极小，累积的省电效果可观。
( 6) 净水系统自动化，既保证了净水系统的高效过滤（在原水浊度小于500mg/l时，滤后水浊度可保持在3mg/l左右），又能自动反冲，无需另设反冲洗水泵或空压机等设备，而且节省大量基建投资及日常运行、维修、保养费用。
(7) 设备自耗水率低约在3-5%左右，对节省宝贵的水资源起着积极作用。
(8) 占地面积小，与一般净水构筑物相比，可节省占地面50%以上，高度在4.40米左右，室内外均可安置，便于扩建、改造、搬迁，或移地再用。
(9) 基建工期短，为常规的澄清过滤设施施工周期的四分之一。
( 10) 净水出口高度≥2m，清水池可建半地上式，清水泵为自灌式吸水，同时运行更为可靠。
设计参数
适用于原水浊度：≤3000mg/l
适用于原水温度：常温
净水出水浊度：≤3mg/l
沉淀区设计表面负荷：7~8m3/h·m2
过滤区设计滤速：8~10m/h
滤池冲洗强度：14~16L/s·m2
冲洗历时：4~6min(可调)
总停留时间：40~45min
进水压力：≈0.06MPa
选用管道、电源、泵型等参数一览表
| 型号 |
净水量
(T/H) |
进水管
(mm) |
出水管(mm) |
排水管(mm) |
排泥管(mm) |
压力水管(mm) |
电源电压(V) |
一级泵泵型选择参数 |
| 泵型 |
电机功率KW |
| FA-10 |
10 |
DN100 |
DN100 |
DN300 |
DN300 |
DN50 |
380 |
IS50-32-125A |
1.1 |
| FA-30 |
30 |
DN150 |
DN150 |
DN450 |
DN300 |
DN50 |
380 |
IS80-65-125A |
4.0 |
| FA-50 |
50 |
DN150 |
DN150 |
DN450 |
DN300 |
DN50 |
380 |
IS100-80-106A |
5.5 |
| FA-100 |
100 |
DN200 |
DN200 |
DN600 |
DN300 |
DN80 |
380 |
IS100-80-125A |
7.5 |
| FA-200 |
200 |
DN200 |
DN300 |
DN600 |
DN300 |
DN80 |
380 |
IS150-125-250A |
15.0 |
注：1、上述各种管道进水口接管方向，可任意改变180°方位，以适应总体布局的需要。
2、参考的泵型选择及电机功率其适用条件为：水泵的最枯方位与净水装置的运行水位之差≯8米，自水源至净水装置的沿途及局部损失之和≯4米，若应用地点的水力条件与上述情况不符时，应按实际情况另行选泵。
