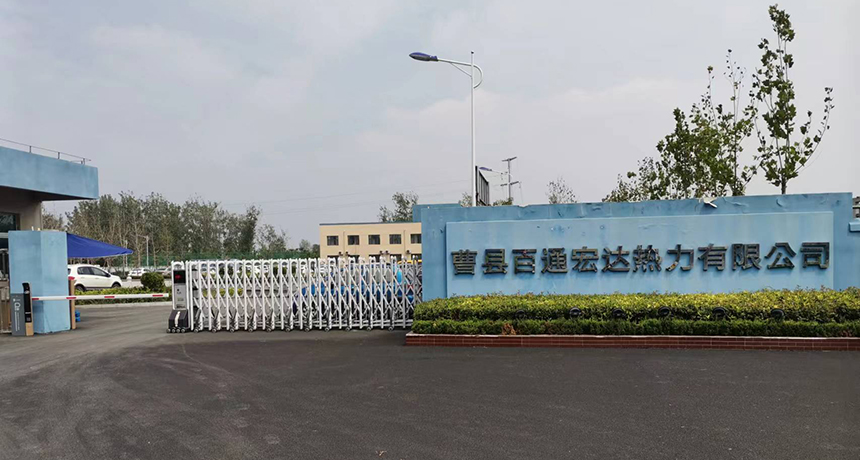

曹县百通宏达热力有限公司

工程概述

本期超滤装置设计最终产水量为560T/H。按每套产水量140T/H，共计4套来设计。
根据本项目的水源水质特点以及综合考虑系统的运行费用及系统占地等情况，采用下述工艺：多介质过滤器+超滤+反渗透+混床。（本次新增超滤装置及相关的附属设备）
根据目前原有系统的运行情况，为了使产水满足锅炉补给水的水质要求及设备长期稳定的运行，现在考虑在原有系统中新增超滤装置。
控制系统上位机+PLC，实现全自动控制。和原有的控制系统进行对接。

设计处理思路

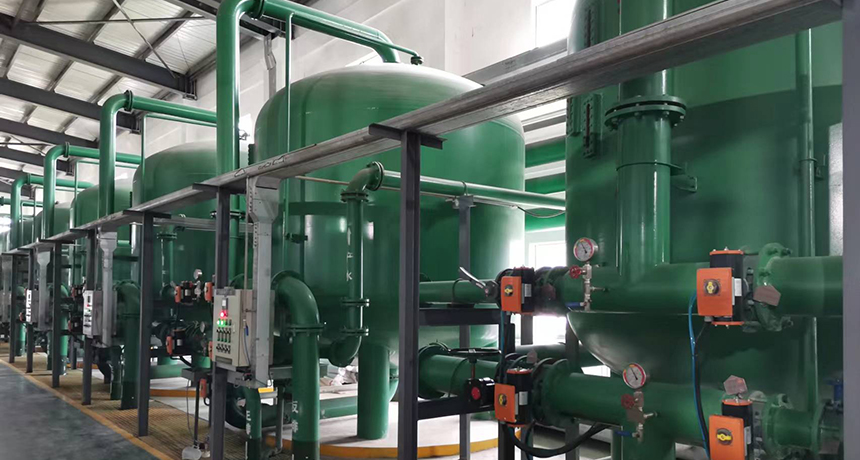

1)原有多介质过滤器作为第一道预处理装置，。
2)本工程设置自清洗过滤器为第二道预处理装置，以保证超滤设备的进水不会混入大颗粒的杂质，对超滤膜造成划伤；

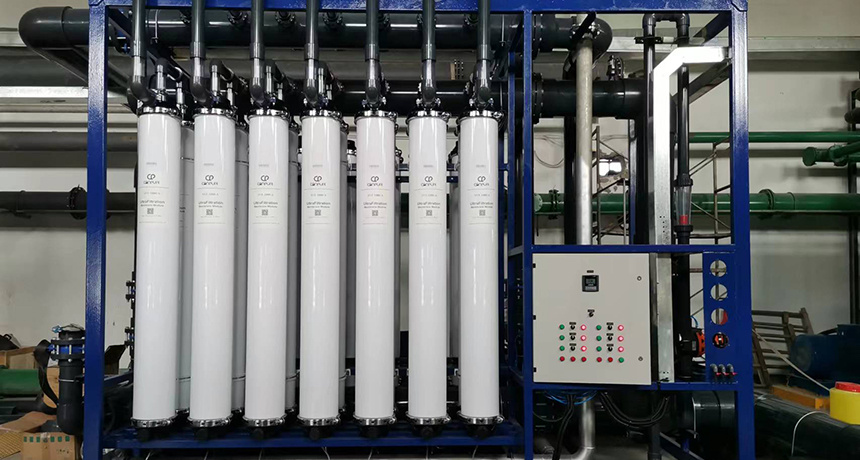

3)使用超滤(UF)作为第三道预处理装置，去除水中的大分子有机物及其它有害物质。
4)以PLC+气动阀门的控制方式来全自动运行，避免了人工操作的失误，保证了设备运行的可靠性。

主工艺流程：

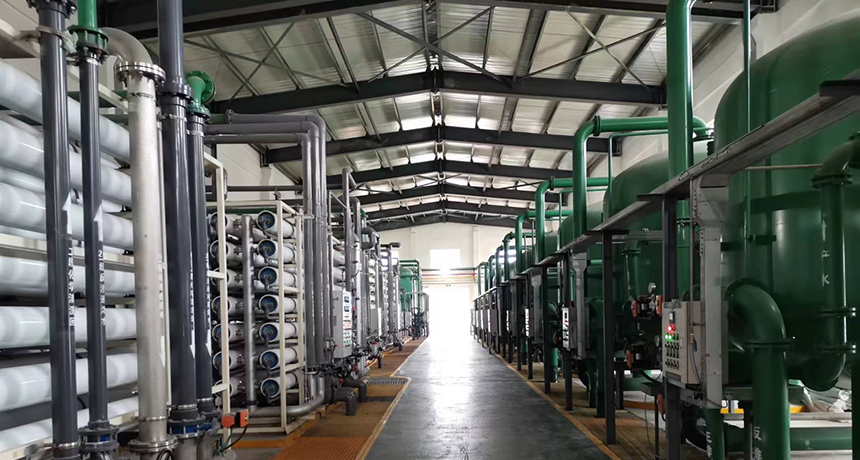

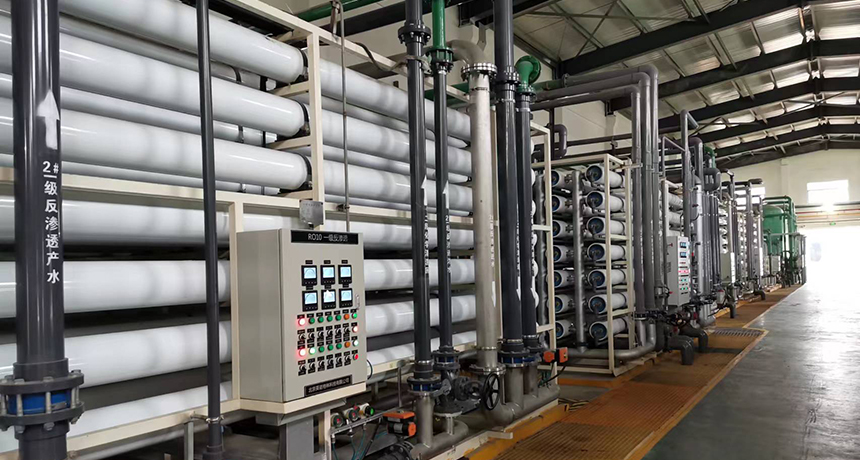

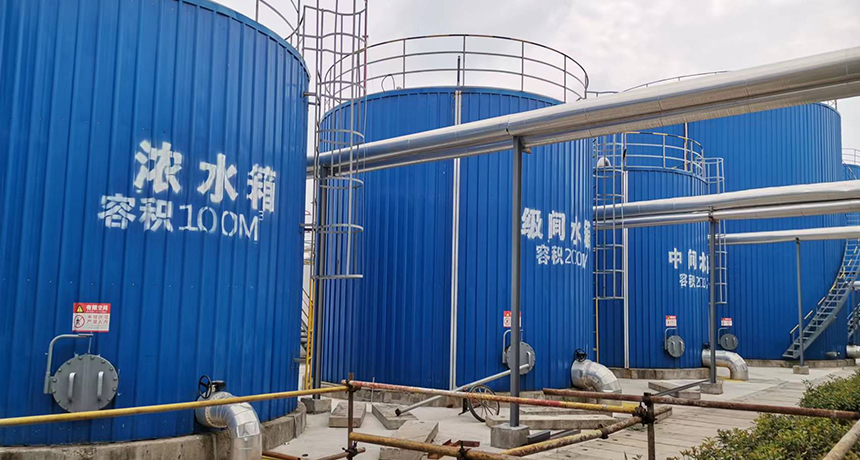

原水箱→原水泵→换热器→絮凝剂加药、杀菌剂加药→双介质过滤器→自清洗过滤器→超滤装置→超滤产水箱→超滤水泵→（还原剂、阻垢剂）→反渗透保安过滤器→高压泵→反渗透装置→中间水箱（脱碳塔）→中间水泵→混床→除盐水箱→除盐水泵→用户。（着色部分为新增加的设备）
超滤装置反洗用水为超滤的产水，超滤装置的化学清洗装置可以利用原有的反渗透装置清洗装置。
